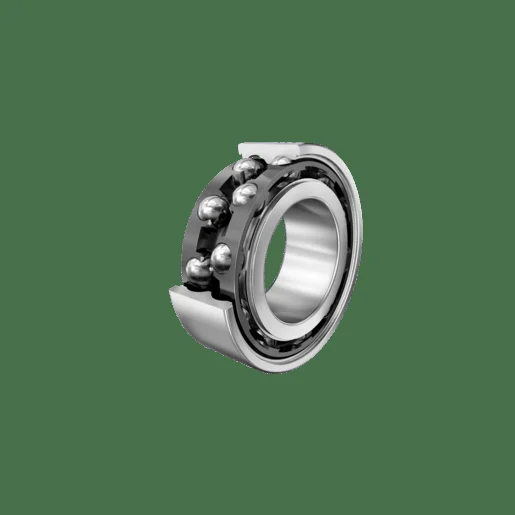

Двухрядный радиально-упорный шариковый подшипник 3203-BD-XL-TVH-L285 FAG

Характеристики

Обозначение

3203-BD-XL-TVH-L285 FAG

Внутренний (d) ММ

17;00

Наружный (D) ММ

40;00

Ширина (B) MM

17;50

Вес (кг)

0.10

Также известен как

3203-BD-TVH-L285 4012802645002

Класс точности

Стандартный класс точности

Вид уплотнения

Нет уплотнения

Посадка на вал

C - цилиндрическое отверстие

Тип сепаратора

P - Пластиковый формованный сепаратор

Радиальный внутренний зазор

Cn Нормальный внутренний зазор

Вид смазки

Смазка для высоких и низких температур

Термоустойчивость

Отсутствие термостабилизации - температура до 120 ° C

Номер завода производителя

3203-BD-XL-TVH-L285

Внешнее изменение конструкци

Без внешней модификации

Диаметр отверстия (d), мм

17

Ширина (В), мм

17;5

Динамическая грузоподъемност

15;5

Статическая грузоподъемность

9;5

Мин. рабочая температура (Tm

-20

Макс. рабочая температура (T

120

Наружный диаметр (D), мм

40

Предел усталостной нагрузки,

660

Предельная частота вращения

14;6

Мин. диаметр заплечика вала

21;2

Макс. диаметр заплечика корп

35;8

Макс. радиус галтелей (ra ma

0;6

Мин. размер монтажной фаски

0;6

Номинальная тепловая частота

16;6

Вес, кг

0;096

Диаметр бортика наружного ко

33;9

Диаметр бортика внутренних к

25;8

Раздельное внутреннее / внеш

Стандарт

Расстояние до вершины конуса

23;5

Угол контакта (α), °

30
