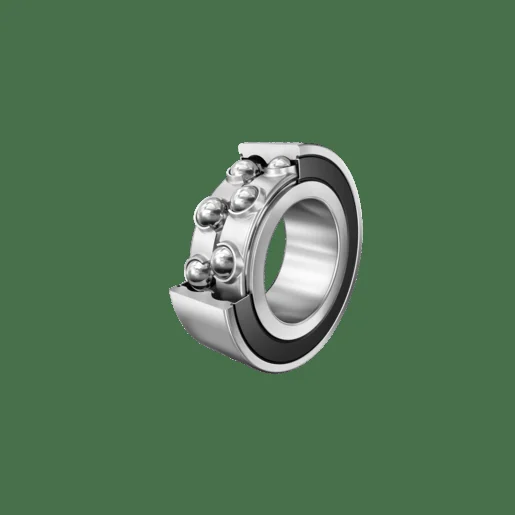

Двухрядный радиально-упорный шариковый подшипник 3309-BD-XL-2HRS FAG

Характеристики

Обозначение

3309-BD-XL-2HRS FAG

Вес (кг)

1.36

Также известен как

3309-BD-2HRS 4054366900814

Класс точности

Стандартный класс точности

Вид уплотнения

2RH - Двухстороннее высокоскоростное уплотнение с низким коэффициентом трения

Посадка на вал

C - цилиндрическое отверстие

Тип сепаратора

S - Стальной или стандартный сепаратор

Радиальный внутренний зазор

Cn Нормальный внутренний зазор

Вид смазки

Стандартная смазка

Термоустойчивость

Отсутствие термостабилизации - температура до 120 ° C

Номер завода производителя

3309-BD-XL-2HRS

Внешнее изменение конструкци

Без внешней модификации

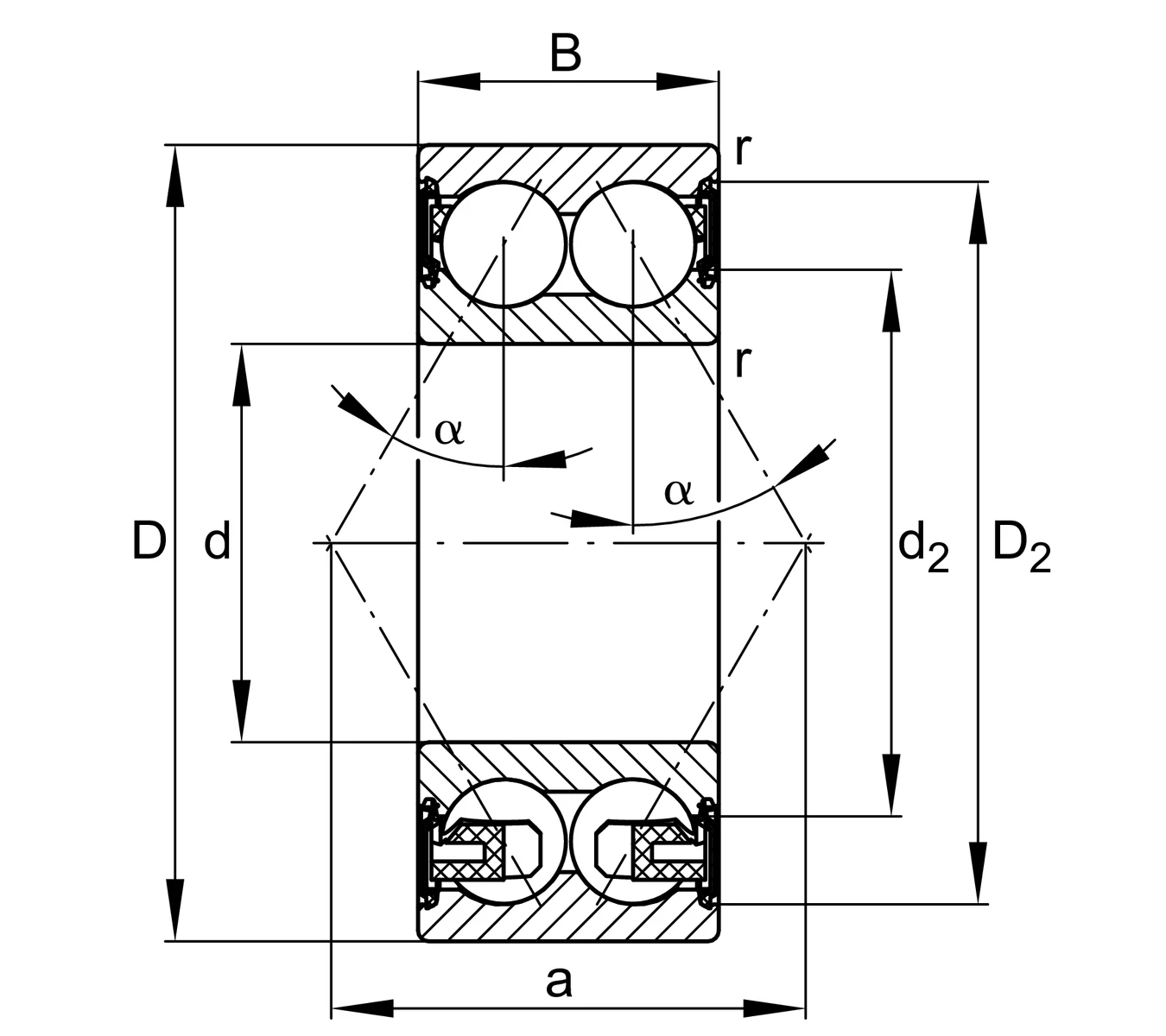

Диаметр отверстия (d), мм

45

Ширина (В), мм

39;7

Динамическая грузоподъемност

72

Статическая грузоподъемность

54

Мин. рабочая температура (Tm

-20

Макс. рабочая температура (T

100

Наружный диаметр (D), мм

100

Предел усталостной нагрузки,

3;7

Предельная частота вращения

5;5

Мин. диаметр заплечика вала

54

Макс. диаметр заплечика корп

91

Макс. радиус галтелей (ra ma

1;5

Мин. размер монтажной фаски

1;5

Вес, кг

1;36

Раздельное внутреннее / внеш

Стандарт

Расстояние до вершины конуса

57;8

Угол контакта (α), °

30

Диаметр кромки у наружного к

87;3

Диаметр кромки у внутренних

63;3
