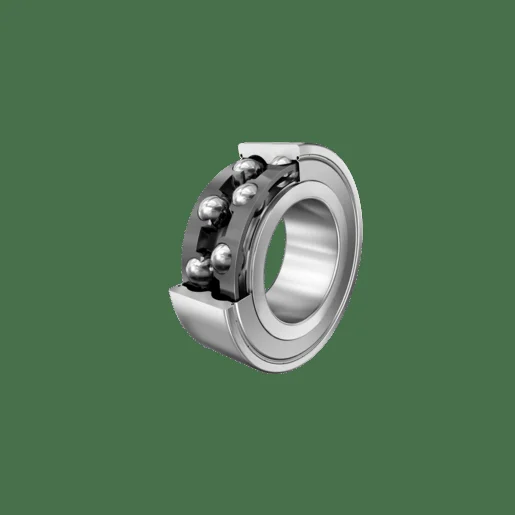

Двухрядный радиально-упорный шариковый подшипник 3309-BD-XL-2Z-TVH FAG

Характеристики

Обозначение

3309-BD-XL-2Z-TVH FAG

Внутренний (d) ММ

45

Наружный (D) ММ

100

Ширина (B) MM

39;7

Вес (кг)

1.32

Также известен как

3309-BD-2Z-TVH 4012802404968

Класс точности

Стандартный класс точности

Вид уплотнения

ZZ / 2Z - двухстороннее стальное уплотнение

Посадка на вал

C - цилиндрическое отверстие

Тип сепаратора

P - Пластиковый формованный сепаратор

Радиальный внутренний зазор

Cn Нормальный внутренний зазор

Вид смазки

Стандартная смазка

Термоустойчивость

Отсутствие термостабилизации - температура до 120 ° C

Номер завода производителя

3309-BD-XL-2Z-TVH

Внешнее изменение конструкци

Без внешней модификации

Диаметр отверстия (d), мм

45

Ширина (В), мм

39;7

Динамическая грузоподъемност

72

Статическая грузоподъемность

54

Мин. рабочая температура (Tm

-20

Макс. рабочая температура (T

120

Наружный диаметр (D), мм

100

Предел усталостной нагрузки,

3;7

Предельная частота вращения

5;5

Мин. диаметр заплечика вала

54

Макс. диаметр заплечика корп

91

Макс. радиус галтелей (ra ma

1;5

Мин. размер монтажной фаски

1;5

Номинальная тепловая частота

6;7

Вес, кг

1;33

Раздельное внутреннее / внеш

Стандарт

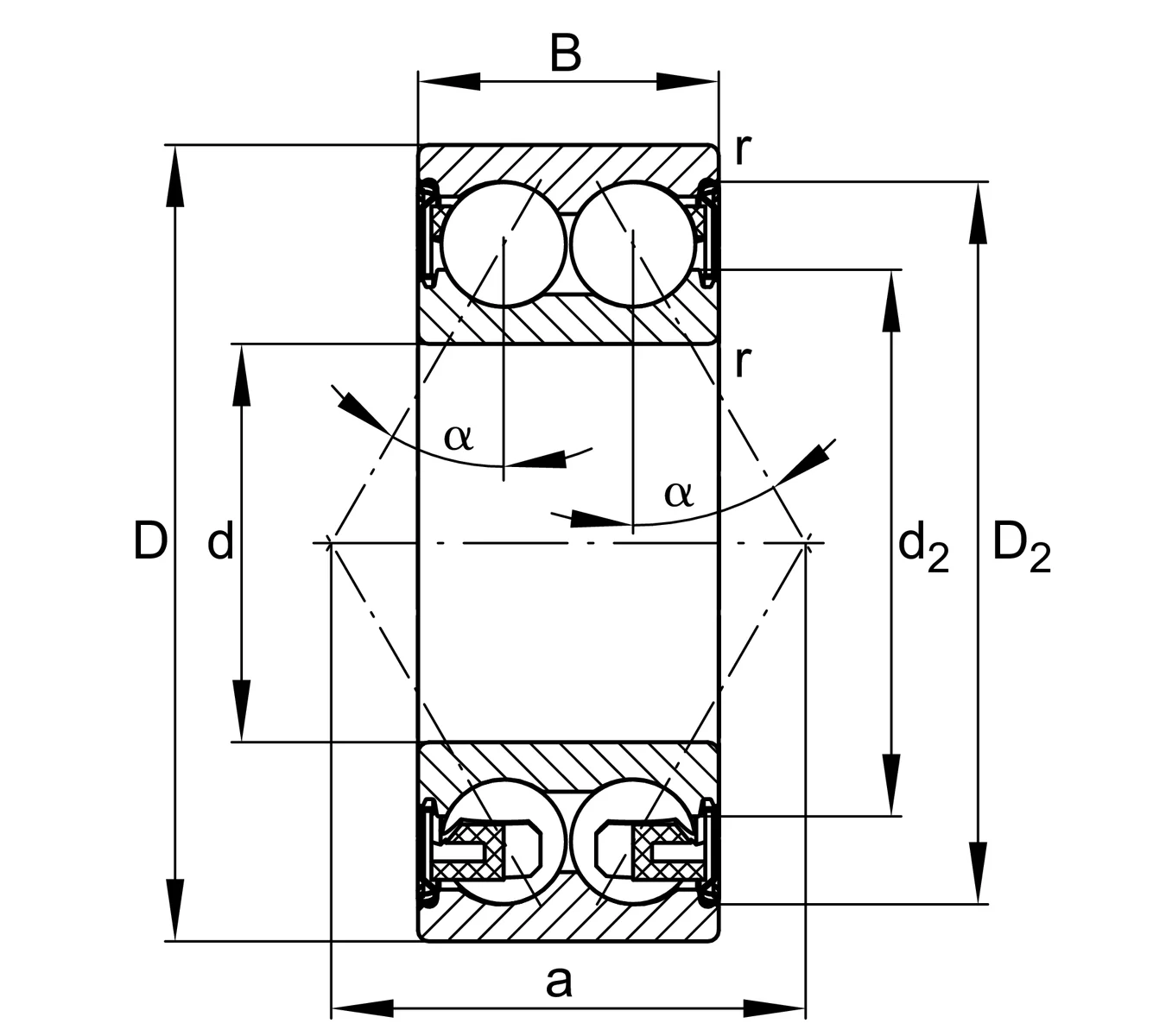

Расстояние до вершины конуса

57;8

Угол контакта (α), °

30

Диаметр кромки у наружного к

87;3

Диаметр кромки у внутренних

63;3
