Опорно-поворотный подшипник VA140188-V INA

Характеристики

Обозначение

VA140188-V INA

Внутренний (d) ММ

135

Наружный (D) ММ

259;36

Ширина (B) MM

35

Вес (кг)

7.50

Также известен как

5082359RC

Номер завода производителя

VA140188-V

Описание по Medias

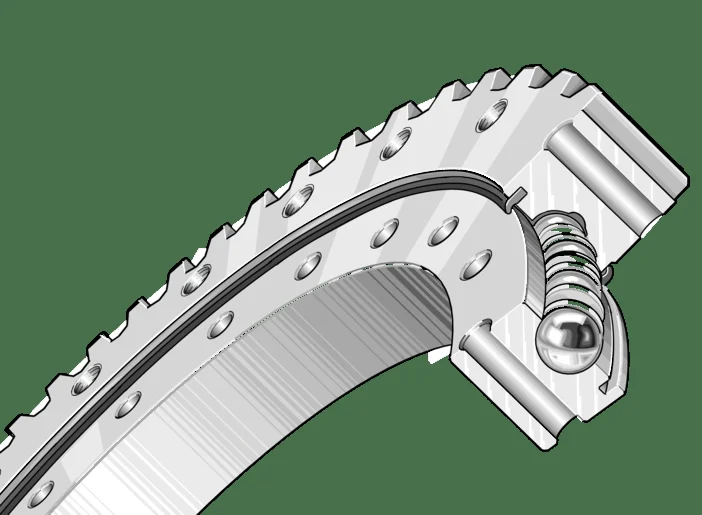

Поворотные кольцо; четыре точки контакта подшипника с внешними зубьями

Мин. рабочая температура (Tm

-25

Макс. рабочая температура (T

80

Вес, кг

7;1

Динамическая грузоподъемност

84

Статическая грузоподъемность

270

Наружный диаметр (Da), мм

259;36

Диаметр делительной окружнос

248

Нормальный радиальный зазор,

0;1

Нормальный осевой зазор, мин

0;05

Нормальный осевой зазор, мак

0;2

Макс. радиальная зарядка вин

44;8

Высота (В), мм

35

Количество зубьев (z)

62

Диаметр отверстия (di), мм

136

Количество крепежных отверст

16

Высота отдельных колец (hi),

30

Ширина наружного кольца (га)

30

Наружный диаметр внутренних

187

Модуль зубчатого зацепления

4

Макс. сила по критерию устал

10;4

Макс. прочность по критерию

15;3

Резьба крепежного отверстия

M10

Глубина резьбы штуцера для м

20

Длина центрирующей поверхнос

4

Центрирующий наружный диамет

238

Длина центрально-поверхностн

10

Ширина зубчатого венца (б),

26

Диаметр отверстия, верхнее о

0;5

Смещение профиля

2

Диаметр подъема, нижний откл

-0;5

Центрирующий диаметр внутрен

135

Центральный диаметр наружног

-0;07

Центральный диаметр внутренн

0;2
